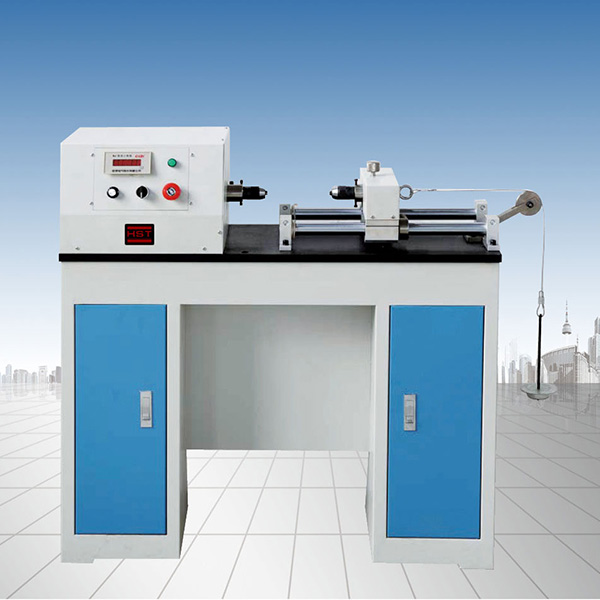

數顯式全自動材料扭轉試驗機

數顯式全自動材料扭轉試驗機的控制系統采用全新HST-600全數字采集系統及高精度扭矩傳感器構成測量系統?？蓪?shí)現自動求取最大扭矩、抗扭強度等數據和指標。本機無污染、噪音低，效率高，具有較寬的調速范圍。本機適用于各種金屬、非金屬及復合材料的扭轉性能指標的測試，完全符合國家相關標準的要求。

4006600832

產品詳情參數 / PARAMETER

主要技術指標：

產品名稱	數顯式全自動材料扭轉試驗機
產品型號	NDS-500	NDS-1000	NDS-2000	NDS-3000	NDS-5000
試驗力N/m	500	1000	2000	3000	5000
試驗機級別	1級
試驗力測量范圍	2%-100%FS
扭矩力值相對誤差	≤示值的±1%
力分辨率	1/50000
扭轉角度測量裝置	光電編碼器
扭轉角度示值相對誤差	≤示值的±1%
扭轉角度分辨率（°）	0.05-999.9°/min無級調速
扭轉速度相對誤差	≤示值的±1%
控制方式	速度控制
數據采集出來方式	單片機自動采集處理數據、打印
安全保護裝置	機械限位保護和軟件過載保護
兩夾頭件間距	300 500 600 650
試驗機外罩	全噴塑處理
主機外形尺寸	1200x390x1169 1420x390x1169 1470x390x1200 1924x690x1512
主機電源	0.5kW/AC220V±10%1kW/AC220V±10%1.5kW/AC220V±10%5kW/AC220V±10%
主機重量（Kg）	340 580 860 2150

試驗機主機配置 l 高強度扭轉試驗機主機一臺（臺式結構,整機噴塑處理）

l 高精度角度編碼器一只

l 高精度交流伺服調速系統及交流流伺服調速電機各一套

l 臺灣ABBA精密直線導軌兩套

l 高效針線擺輪減速機一套

l 1000N/m高精度扭矩傳感器一支

l 試驗機專用扭轉輔具一套

l HST-N600扭轉試驗機專用試驗測控顯示系統一套
功能介紹：
1. 自動停機：試樣破壞后，移動橫梁自動停止移動
2．顯示方式：試驗過程動態實時顯示扭矩力、扭轉角量、扭轉速度速度、峰值、試驗狀態等實時在同一液晶屏幕上顯示
3．限位保護：具有程控和機械兩級限位保護功能
4．過載保護：當負荷超過額定值的3～5%時設備自動停止工作。

備注：以上參數僅供參考，詳細參數請以真實數顯式全自動材料扭轉試驗機設備為主！
